深圳国际会展中心这一超级工程是如何进行防水设计的？当前，TPO、PVC等为代表的高分子防水卷材因其在性能、耐久和环保等方面的突出优势，正在成为行业新一轮产业升级主力防水材料的同时，它们在深圳国际会展中心项目中又是如何被合理有效利用的呢？

4月9日，AUBE欧博设计在第四届“高分子防水卷材产业发展研讨会上”，与近200位业内专家共同探讨高分子防水卷材产业发展的未来。

本期欧talk重点分享AUBE欧博设计副总经理、执行总建筑师丁荣及AUBE欧博设计副总建筑师吴凡在会议当天以《高分子防水卷材在深圳国际会展中心的应用》为主题的演讲，首次解密深圳国际会展中心的防水设计。

本期欧Talk嘉宾

高效的排水组织是防水设计的根本保障

深圳国际会展中心所在场地属于海河混合堆积地形，原为鱼塘等滩涂地，现人工堆填为储备用地，一期占地面积121.4公顷，场地±0特别标高为7.0米。建成后的截流河在本工程区河段50年一遇洪水位估算为3.21~3.23m，丰水期地下水位平均标高约3.45米。

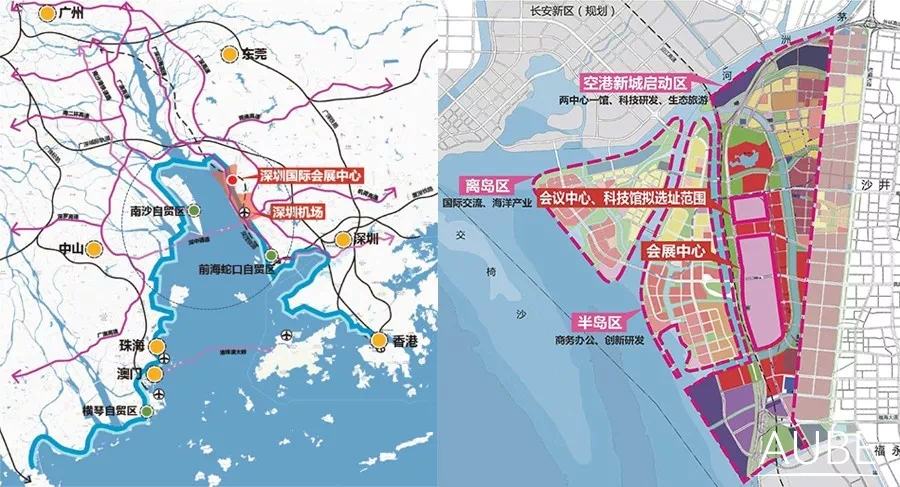

项目选址

展厅屋面雨水采用虹吸雨水系统排出，天沟位于屋面南北两侧。屋面设计排水能力为100年，虹吸系统为10年重现期，虹吸管道溢流系统采用100年重现期。

室外雨水设计流量：40351.97L/S。

*项目设计重现期全部取大空港片区较高规格10a。

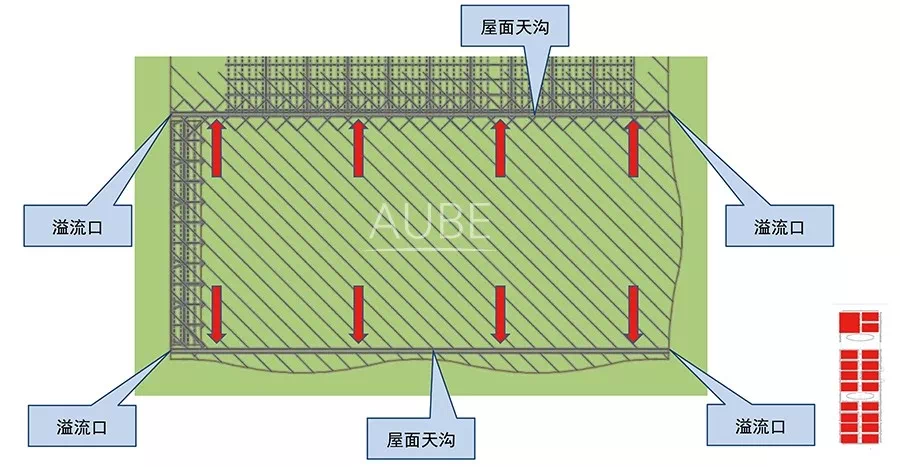

展厅排水设计

室外雨水系统概况

地 下 室 防 水

深圳国际会展中心地下室不计容建筑面积56万平方米，计容2万平方米，地下共两层，分南北两区，在地下二层通过凤塘大道下穿通道连通。地下一层功能为汽车库，设备机房，厨房及安保用房，地下二层功能为汽车库和设备机房，总停车位约9085辆。

深圳国际会展中心地下室防水面积约63万平方米，全球较大的地下汽车库。因地下室规模超大，拟按一级防水设防。

地下室概况

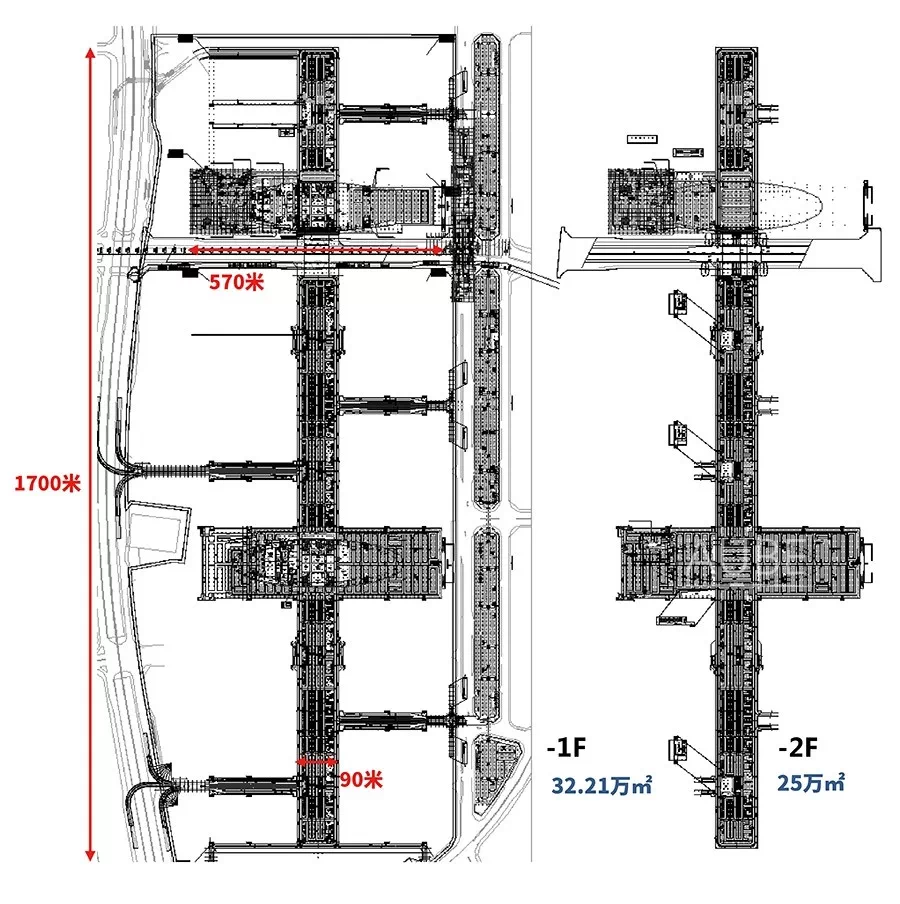

地下室尺度

地下室埋深及地下水位

地下室二层开挖深度约10.4m，基底特别标高约：-3.4m；地下室一层开挖深度约6.6m，基底特别标高约0.4m。

场地地下水埋深较浅，丰水期高程为1.45～5.2m左右，平均高程为3.45m，枯水期平均高程为2.11m。

注：±0.000

特别标高7.000

地下室埋深及地下室水位

在地下室防水设计过程中，重点关注以下几点：

1）地下水位高，与潮汐涨落、季节变化、截流河等密切相关；

2）场地软弱下卧淤泥层分布深厚，真空堆载处理后的淤泥也未完全固结，且基坑将超挖一米，回填后可能继续产生沉降和不均匀沉降，对防水层造成损害；

3）单层规模巨大，后浇带对防水产生的影响；

4）基坑支护对防水产生的影响。

由于地下室基坑超挖一米，砖渣沙包回填后预期将带随底板下砼垫层、防水保护层及侧墙保护层一起沉降，因此考虑不做底板防水保护层，拟选用预铺单面反粘卷材直接与底板、侧墙混凝土结合。

底板方案（150厚建筑面层不设排水沟）

一级防水（一刚一柔）

1、砼密封固化剂（燃烧性能A级）

2、最薄处100厚C30混凝土，集水坑周边5米范围内1%找坡，随打随抹光，内配φ6 @ 20 0双向钢筋网，每4.5米设分仓缝，缝深20, 缝宽20，缝内嵌单组分聚氨酯建筑密封胶（不做排水沟）

3 、20厚建筑夹层塑料板疏水层，抗压强度300Kpa，凸点朝下

4、 P10结构自防水底板

5、 1.2厚非沥青基高分子自粘胶膜防水卷材（白色，含0.5厚胶膜），预铺反粘，专用密封胶带密封

6、 200厚C15混凝土

7、砖渣沙包回填，或土壤固化剂

侧墙：一级防水（二柔一刚）

1 、P10结构自防水侧墙，清理干净平整，渗透环氧基面处理

2 、2厚聚氨酯防水涂料

3 、1.5厚高分子交叉层压膜自粘防水卷材，遇阴阳角上翻不小于300

4 、30厚挤塑聚苯板保护层

5、回填土分层夯实

5吨/平方米车道顶板

(展厅间消防车道、货车道)I级防水(二柔一刚)

1、沥青地面（详景观做法）

2、 150厚C30混凝土，内配φ8 @ 20 0钢筋双向钢筋，间隔40 - 50米设缝

3 、300厚6%水泥石粉渣稳定层

4 、30厚水泥砂浆

5 、300g无纺布隔离层隔离层

6 、3厚自粘聚合物改性沥青聚酯胎防水卷材

7、 2厚非固化橡胶改性沥青防水涂料

8、 结构自防水顶板

种植顶板

(局部）I级防水（二柔一刚）

1、种植土层（详景观做法）

2、 X厚凹凸蓄排水板（顶带泄水孔，覆土250以上，板厚不应小于15；覆土450以上板厚不小于25, 覆土800以上板厚不小于50，详景观做法）

3、 70厚C30细石混凝土找坡，内配φ6 @ 150钢筋双向钢筋

4 、300g无纺布隔离层隔离层

5、 4厚聚合物改性沥青聚酯胎耐穿刺防水卷材，遇墙上反高出种植土面不少于500

6 、2厚非固化橡胶改性沥青防水涂料

7 、结构自防水顶板，表面压实抹光

地 上 主 体 防 水

深圳国际会展中心地上主体19个展厅和3个登录大厅、中央开敞廊道均为钢结构梁柱；立面基本为幕墙体系；展厅和中央廊道屋面均为金属屋面；其余屋面为钢筋混凝土屋面。

硬质屋面

(倒置式保温、结构找坡)I级防水(二柔一刚)

1 、30mm石材，六面满涂防污剂，专用勾缝剂擦缝（详景观设计）

2、 30厚M10聚合物水泥砂浆结合层（详景观设计）

3、 50厚C25混凝土，表面压光，混凝土内配Φ6@200双向钢筋（钢筋居中）双向中距150，每≤4.5米留缝（钢筋在缝处断开），缝宽15，缝内嵌单组分聚氨酯建筑密封胶

4、 300g/平方米无纺布隔离层

5、挤塑聚苯保温板（燃烧性能应为B1级，厚度由节能计算确定）

6、 3厚自粘聚合物改性沥青聚酯胎防水卷材，遇墙上反不少于500

7 、2厚非固化橡胶改性沥青防水涂料

8、钢筋混凝土屋面板，结构找坡3%至排水沟，原浆抹平压光

种植屋面

(倒置式保温、结构找坡)，I级防水(二柔一刚)

1、种植土（厚度，做法详景观设计并应符合结构计算要求）

2 、40厚生态多孔纤维棉息壤层

3 、X厚凹凸蓄排水板（顶带泄水孔，覆土250以上，板厚不应小于15；覆土450以上板厚不小于25, 覆土800以上板厚不小于50，余同）

4、 70厚C30混凝土，表面压光，混凝土内配Φ6@200双向钢筋（钢筋居中）双向中距150，每≤4.5米留缝（钢筋在缝处断开），缝宽15，缝内嵌阻根型单组分聚氨酯建筑密封胶

5 、300g/平方米无纺布隔离层

6、挤塑聚苯保温板（燃烧性能应为B1级，厚度由节能计算确定）

7 、4厚聚合物改性沥青聚酯耐穿刺防水卷材，遇墙上反种植土面不少于500

8、2厚非固化橡胶改性沥青防水涂料

9、钢筋混凝土屋面板，底平上坡0.2%-0.5%至排水沟，原浆抹平压光。

登录大厅屋面及排水沟构造做法

屋面（8米标高中央廊道）

I级防水（二柔一刚）

1 、50mm石材，六面满涂防污剂，专用勾缝剂擦缝（详景观设计）

2 、30厚M10聚合物水泥砂浆结合层

3、 100厚C30混凝土，表面压光，混凝土内配Φ6@200双向钢筋（钢筋居中）双向中距150，每≤4.5米留缝（钢筋在缝处断开），缝宽15，缝内嵌单组分聚氨酯建筑密封胶

4 、300g/平方米无纺布隔离层

5 、3厚自粘聚合物改性沥青聚酯胎防水卷材，遇墙上反不少于500

6 、2厚非固化橡胶改性沥青防水涂料

7、钢筋混凝土屋面板，底平上坡0.5%

中廊与展厅会议室连桥变形缝（兼排水沟）

设备平台

(建筑找坡)I级防水(二柔一刚)

1、 50厚C25细石混凝土，表面压光，混凝土内配6mm@200双向钢筋（钢筋居中）每≤4.5米留缝（钢筋在缝处断开），缝宽15，缝内嵌聚氨酯建筑密封胶

2 、X厚泡沫混凝土找坡层，坡度不小于2%，最薄处30

3、 300g/㎡无纺布隔离层

4、挤塑聚苯保温板（燃烧性能应为B1级，厚度详见节能设计说明）

5、 3厚自粘聚合物改性沥青聚酯胎防水卷材，遇墙上翻不少于500

6 、2厚非固化橡胶沥青防水涂膜，遇墙上翻不少于500

7、钢筋混凝土屋面板，原浆抹平压光

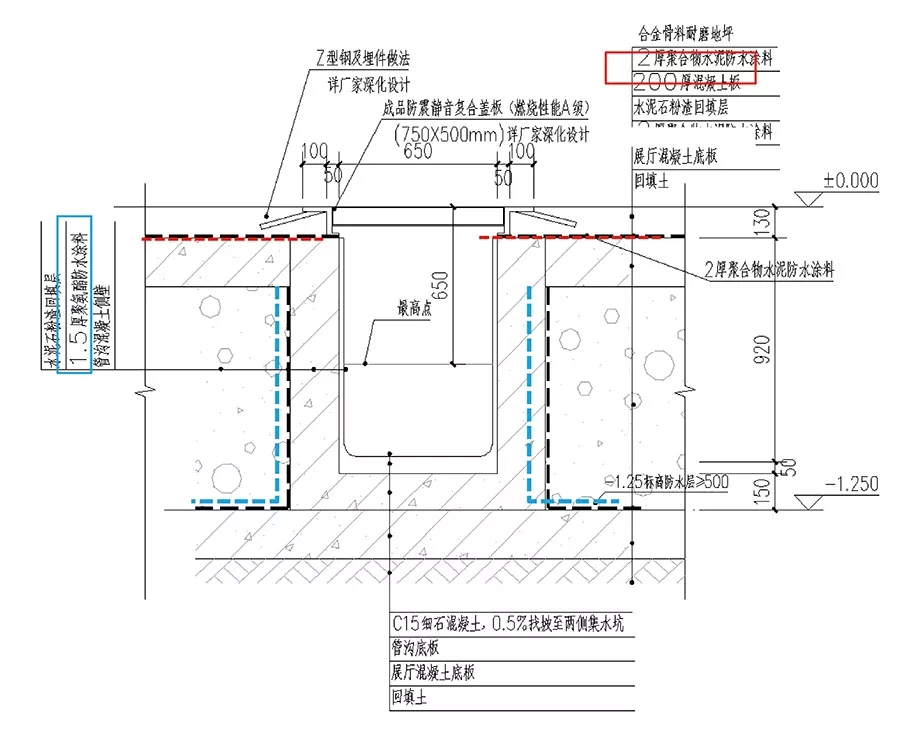

展厅地面防潮及管沟防水做法

金属屋面防水

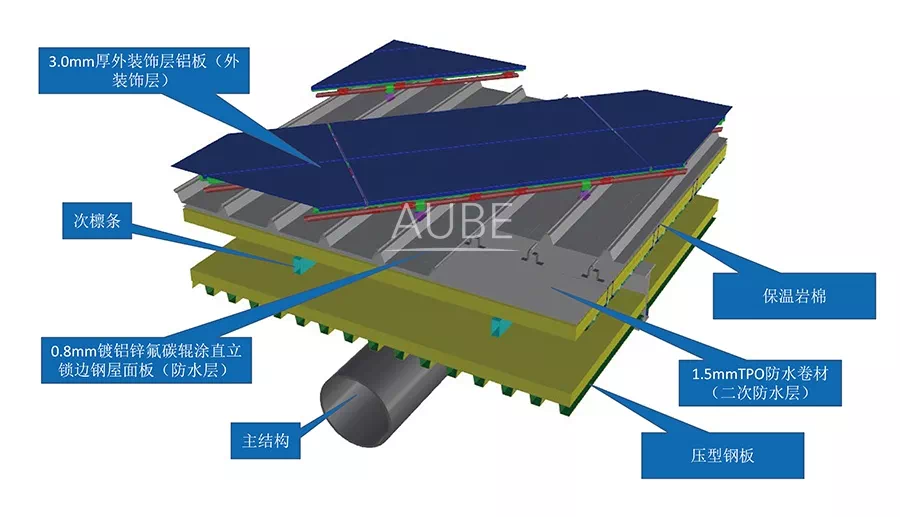

深圳国际会展中心金属屋面防水面积约73.5万平方米，本项目要求为I级防水，因此屋面防水构造层次上，采用了镀铝锌氟碳辊涂直立锁边钢屋面板为外层防水层，1.5mmTPO防水卷材为二次防水层的做法。

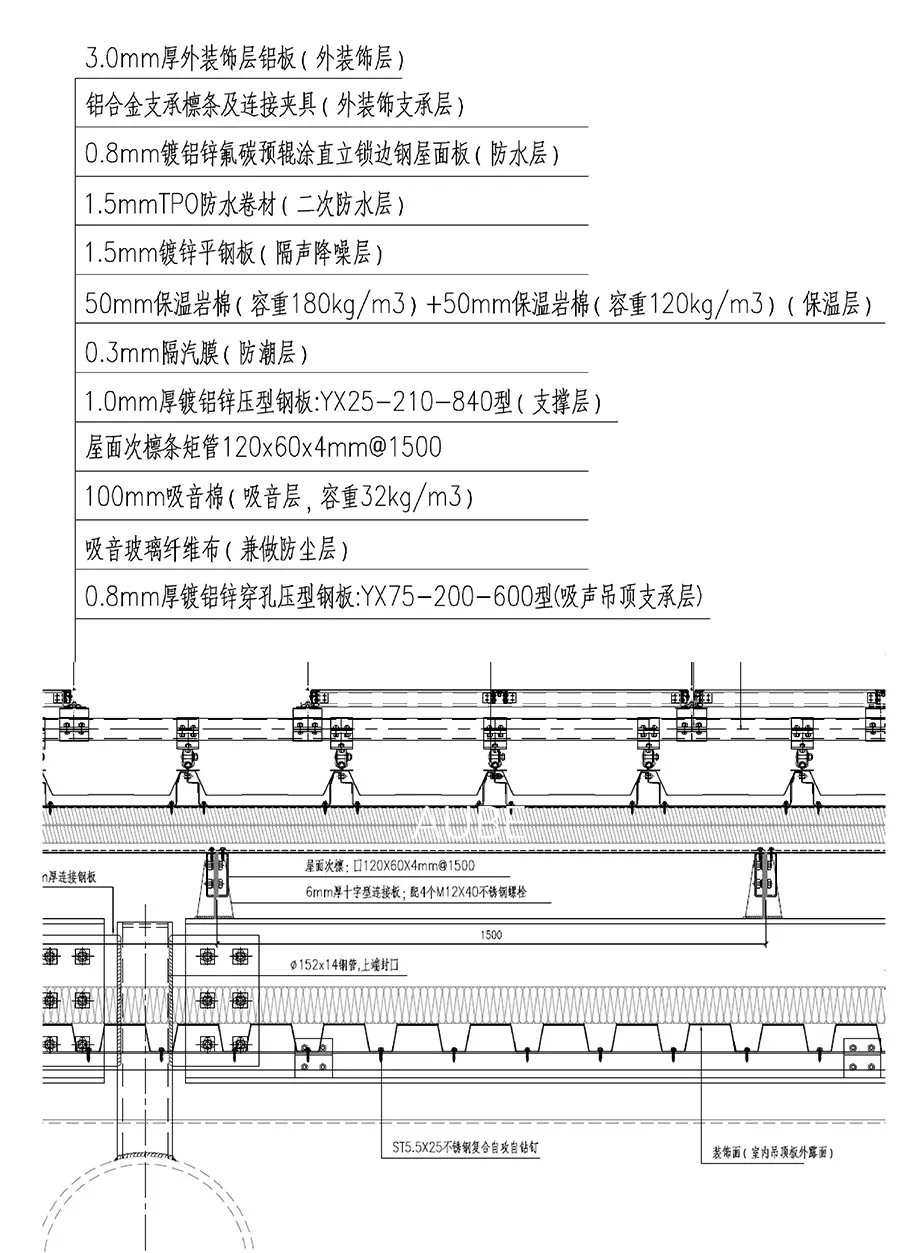

屋面防水构造层次

展厅

 屋面板现场照片

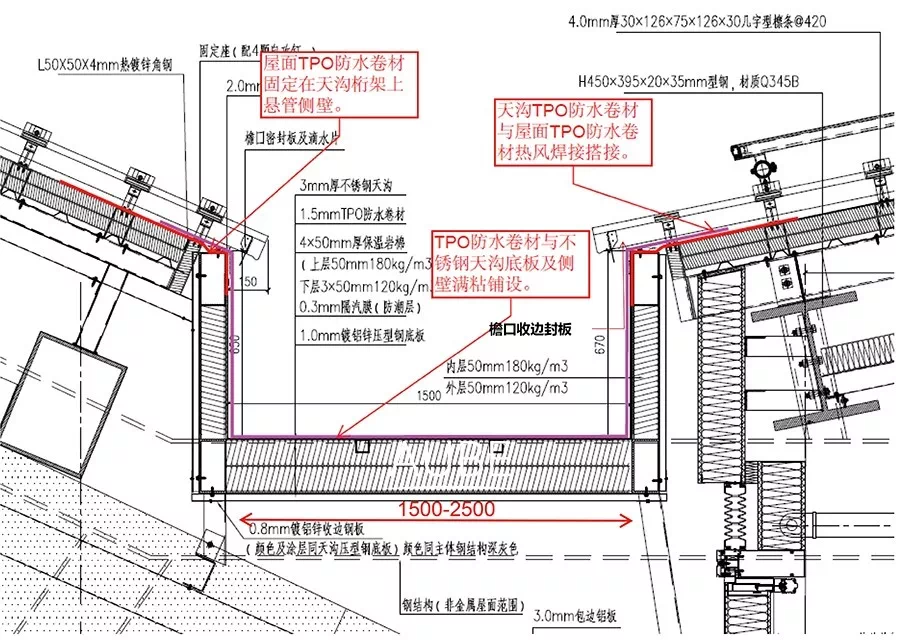

屋面与天沟连接部位防水构造做法

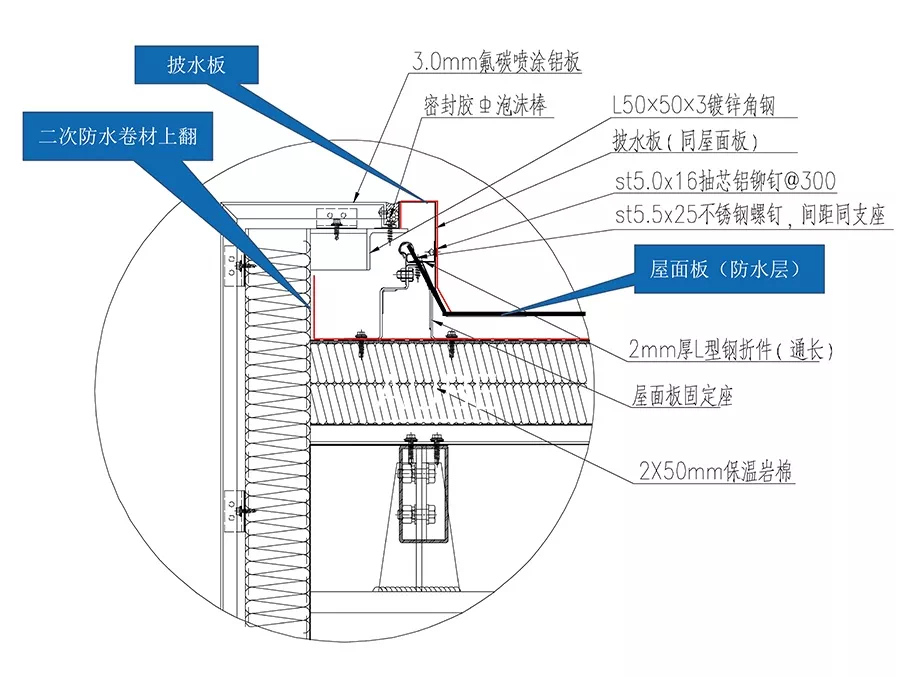

屋面山墙部位防水构造做法

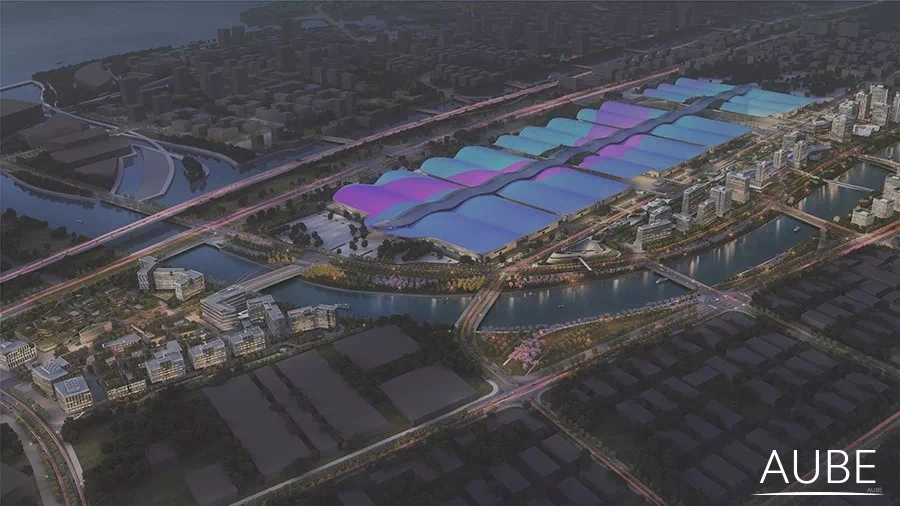

超级工程——全球排名前列大国际会展中心

地处大湾区中心城市的深圳国际会展中心，正以全球排名前列大国际会展中心的姿态顺势崛起，建成后将以当代较高价值的创新型经济格局载入世界会展业的史册，强力助推深圳迈向高级城市，并将造就无可估量的经济、生态效应，助力深圳以更高的城市格局打开通往世界的窗口。

作为名副其实的“超级工程”，深圳国际会展中心已创下多个世界之最，其中金属屋面防水面积达73.5万平方米；地下室防水面积达63万平方米，使其成为全球防水面积较大的单体建筑 。
